MAQUETAS MUY ACTIVAS!!

MAQUETA REALIZA CON PALILLOS DE BROCHETTE, EN LA PUSIMOS EN PRACTICA LOS CONOCIMIENTOS ADQUIRIDOS EN LAS CLASES.
EXPERIENCIA EN LA QUE ADEMAS PUDIMOS JUGAR CON TENSIONES; CONTRASTES DE COLOR, EQUILIBRIO Y CONFIRMAR COMO SE DISTRIBUYEN LAS FUERZAS EN ESTE TIPO DE ESTRUCTURAS DE TRIANGULACION..

SISTEMAS DE VECTOR ACTIVO

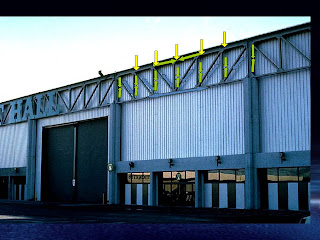

Consideremos una estructura obtenida volcando una cable hacia arriba y reforzando sus tramos rectos con el fin de conferirles resistencia a la compresiòn. La flecha negativa o elevaciòn modifica la direcciòn de todas las tensiones y el cable se convierte entonces en una estructura de compresiòn pura.

Las barras cmprimidas tranportan a los soportes la carga aplicada a la parte superior de la armadura; sobre los apoyos actùan fuerzas verticales igual a la mitad de la carga y los empujes dirigidos hacia afuera.

El empuje puede absorberse por madio de contrafuertesde material resistente a la compresiòn como la mamposterìa, o un elemento de tracciòn tal como un tensor de acero.

Estas armduras elementales, llamadas CERCHAS, de madera con tensores de hierro se construyeron en la Edad Media para sostener lo techos de pequeñas casas e iglesias.

SISTEMAS DE VECTOR ACTIVO

Estructuras de forma activa: arco y catenario.-
